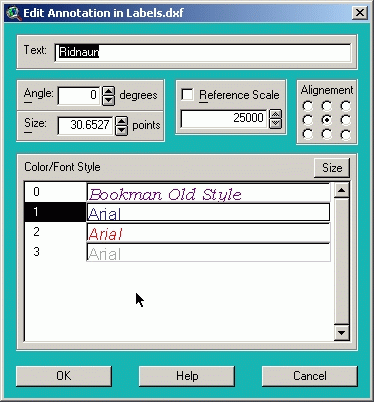

Edit Annotation - Eigenschaft einer Beschriftung bearbeiten

In diesem Dialog können Sie die Eigenschaften der gewählten Beschriftung bearbeiten (Text, Winkel, Schriftgröße und Farbe/Schriftstil). Der Dialog wird geöffnet, wenn Sie mit dem Pointer Tool auf eine Beschriftung doppelklicken oder mit der rechten Maustaste auf eine Beschriftung klicken und den Befehl Edit Annotation auswählen. In beiden Fällen muß das entsprechende AutoCAD Annotation Thema in der View aktiv, d.h. selektiert sein. Der Name dieses Themas wird in der Kopfzeile des Dialogs angezeigt.

• Text: Hier können Sie die den Beschriftungstext ändern.
• Angle: Hier können Sie den Rotationswinkel der Beschriftung ändern (Werte zwischen 0 und 360°, 0° für normale, 90° für senkrechte Ausrichtung, 180° um die Schrift auf den Kopf zu stellen etc.).
• Size: Hier können Sie die Größe der Beschriftung ändern (Schriftgrad in Punkten abhängig vom Bezugsmaßstab siehe Reference Scale).
• Reference Scale: Die Schriftgröße Size ist abhängig vom Bezugsmaßstab (Beispiel: Im Maßstab 1:10.000 betragt die Schriftgröße 12.5 Punkte - bei 1:1.000 das Zehnfache d.h. 125 Punkte). Aktivieren Sie das Kontrollkästchen, um diesen Maßstab einzustellen (der zuletzt eingegebene Wert wird für den Rest der ArcView Sitzung beibehalten). Wenn das Kontrollkästchen deaktiviert ist, bezieht sich der Schriftgrad auf den aktuellen Maßstab der View. Wenn jedoch die Maßeinheit (Map Units) der View nicht definiert ist, kann der Maßstab und somit auch die Schriftgröße nicht korrekt berechnet und geändert werden.
• Alignement: Wählen Sie hier die Ausrichtung des Textes (neun mögliche Positionen wie in Theme - Properties: oben links, oben mitte, oben rechts, mitte links, mitte mitte, mitte rechts, unten links, unten mitte, unten rechts). Die Ausrichtung ist keine dauerhafte Eigenschaft der Beschriftung, sondern bestimmt nur, wie ihre Position angepasst wird, wenn sie verändert wird. Die zuletzt gewählte Ausrichtung bleibt auch bei künftigen Aufrufen des Dialogs aktiv.
• Color Font/Style: Hier können Sie einen der vordefinierten Textstile des Beschriftungsthemas wählen (entsprechend der Legende des Themas). Die linke Spalte zeigt die fortlaufende Nummer des Stils (Feld Color in der Attributtabelle), daneben wird die Schriftart in entsprechender Farbe und Schriftstil angezeigt.

Hinweis: Neue Schriftstile werden automatisch (fortlaufend numeriert) angelegt, wenn Sie Beschriftungen mit dem Befehl Annotations Modify modifizieren und dabei neue Kombinationen von Schriftart, Schriftstil und Farbe entstehen.

• Size: Klicken Sie auf diese Schaltfläche, um die Größe der Beschriftung an den gewählten Textstil anzupassen (die für diesen Textstil am häufigsten vorkommende Schriftgröße wird im Feld Size eingetragen).
• Klicken Sie auf um die gewählten Änderungen vorzunehmen.

Warnung: Die Änderungen werden direkt in der AutoCad DXF Datei vorgenommen - es gibt keine Möglichkeit, diese rückgängig zu machen! Sie sollten zuvor unbendingt eine Sicherungskopie ihres Beschriftungsthemas anlegen, damit Sie den Urzustand wiederherstellen können!
